| Model | MI2-71T1DN1 | MI2-80T1DN1 | MI2-90T1DN1 | MI2-112T1DN1 | |||||
| Güç girişi | 1-faz, 220-240V, 50Hz | ||||||||
| Soğutma1 | Kapasite | kW | 7.1 | 8.0 | 9.0 | 11.2 | |||
| kBtu/h | 24.2 | 27.3 | 30.7 | 38.2 | |||||
| Güç girişi | W | 180 | 180 | 220 | 380 | ||||
| Isıtma2 | Kapasite | kW | 8.0 | 9.0 | 10.0 | 12.5 | |||
| kBtu/h | 27.3 | 30.7 | 34.1 | 42.7 | |||||
| Güç girişi | W | 180 | 180 | 220 | 380 | ||||
| Hava akışı hızı3 | m3/h | 1360/1327/1293/1260/1227/1193/1160 | 1420/1373/1327/1280/1233/1187/1140 | 7400/7000/6600/6200/5800/5400/5000 | |||||
| Dış statik basınç | Pa | 100(30~200) | |||||||
| Ses basınç seviyesi4 | dB(A) | 42/41/40/40/39/39/38 | 45/44/43/42/41/40/39 | 48/47/46/45/43/42/41 | |||||
| Ses gücü seviyesi | dB(A) | 60/59/58/58/57/57/56 | 63/62/61/60/59/58/57 | 66/65/64/63/61/60/59 | |||||
| Ünite | Net boyutlar5 (G&Y&D) | mm | 965×423×690 | ||||||
| Paketlenmiş boyutlar(G&Y&D) | mm | 1090×440×768 | |||||||
| Net/Brüt ağırlık | kg | 41/47 | 51/57 | 51/57 | |||||
| Boru bağlantıları | Sıvı/Gaz borusu | mm | Ф9.53/Ф15.9 | ||||||
| Drenaj borusu | mm | OD Ф25 | |||||||
| Model | MI2-140T1DN1 | MI2-160T1DN1 | MI2-200T1DN1 | MI2-250T1DN1 | |||||
| Güç girişi | 1-faz, 220-240V, 50Hz | ||||||||
| Soğutma1 | Kapasite | kW | 14.0 | 16.0 | 20.0 | 25.0 | |||
| kBtu/h | 47.8 | 54.6 | 68.2 | 85.3 | |||||
| Güç girişi | W | 420 | 700 | 990 | 1200 | ||||
| Isıtma2 | Kapasite | kW | 16.0 | 17.0 | 22.5 | 26.0 | |||
| kBtu/h | 54.6 | 58.0 | 76.8 | 88.7 | |||||
| Güç girişi | W | 420 | 700 | 990 | 1200 | ||||
| Hava akışı hızı3 | m3/h | 2240/2133/2027/1920/1813/1707/1600 | 2660/2530/2400/2270/2140/2010/1880 | 4330/4230/4130/4030/3930/3830/3730 | |||||
| Dış statik basınç | Pa | 100(30~200) | 170(20~250) | ||||||
| Ses basınç seviyesi4 | dB(A) | 45/44/43/42/41/40/40 | 46/45/44/43/42/41/40 | 51/50/50/49/49/48/47 | |||||
| Ses gücü seviyesi | dB(A) | 63/62/61/60/59/58/58 | 64/63/62/61/60/59/58 | 69/68/68/67/67/66/65 | |||||
| Ünite | Net boyutlar5 (G&Y&D) | mm | 1322×423×691 | 1454×515×931 | |||||
| Paketlenmiş boyutlar(G&Y&D) | mm | 1436×450×768 | 1509×550×990 | ||||||
| Net/Brüt ağırlık | kg | 68/76 | 130/142 | ||||||
| Boru bağlantıları | Sıvı/Gaz borusu | mm | Ф9.53/Ф15.9 | Ф12.7/Ф22.2 | |||||
| Drenaj borusu | mm | OD Ф25 | OD Ф32 | ||||||
| Model | MI2-280T1DN1 | MI2-400T1DN1 | MI2-450T1DN1 | ||||||
| Güç girişi | 1-faz, 220-240V, 50Hz | ||||||||
| Soğutma1 | Kapasite | kW | 28.0 | 40.0 | 45.0 | ||||
| kBtu/h | 95.0 | 136.5 | 153.6 | ||||||
| Güç girişi | W | 1200 | 1800 | 1800 | |||||
| Isıtma2 | Kapasite | kW | 31.5 | 45.0 | 56.0 | ||||
| kBtu/h | 107.5 | 153.6 | 191.1 | ||||||
| Güç girişi | W | 1200 | 1800 | 1800 | |||||
| Hava akışı hızı3 | m3/h | 4330/4230/4130/4030/3930/3830/3730 | 6500/6150/5800/5450/5100/4750/4400 | 7400/7000/6600/6200/5800/5400/5000 | |||||
| Dış statik basınç | Pa | 170(20~250) | 300 (100~400) | ||||||
| Ses basınç seviyesi4 | dB(A) | 51/50/49/49/48/48/47 | 60/59/58/57/55/54/52 | ||||||
| Ses gücü seviyesi | dB(A) | 69/68/67/67/66/66/65 | 78/77/76/75/73/72/70 | ||||||
| Ünite | Net boyutlar5 (G&Y&D) | mm | 1454×515×931 | 2010×905×680 | |||||
| Paketlenmiş boyutlar(G&Y&D) | mm | 1509×550×990 | 2095×929×689 | ||||||
| Net/Brüt ağırlık | kg | 130/142 | 210/235 | ||||||
| Boru bağlantıları | Sıvı/Gaz borusu | mm | Ф12.7/Ф22.2 | Ф15.9/Ф28.6 | |||||
| Drenaj borusu | mm | OD Ф32 | |||||||

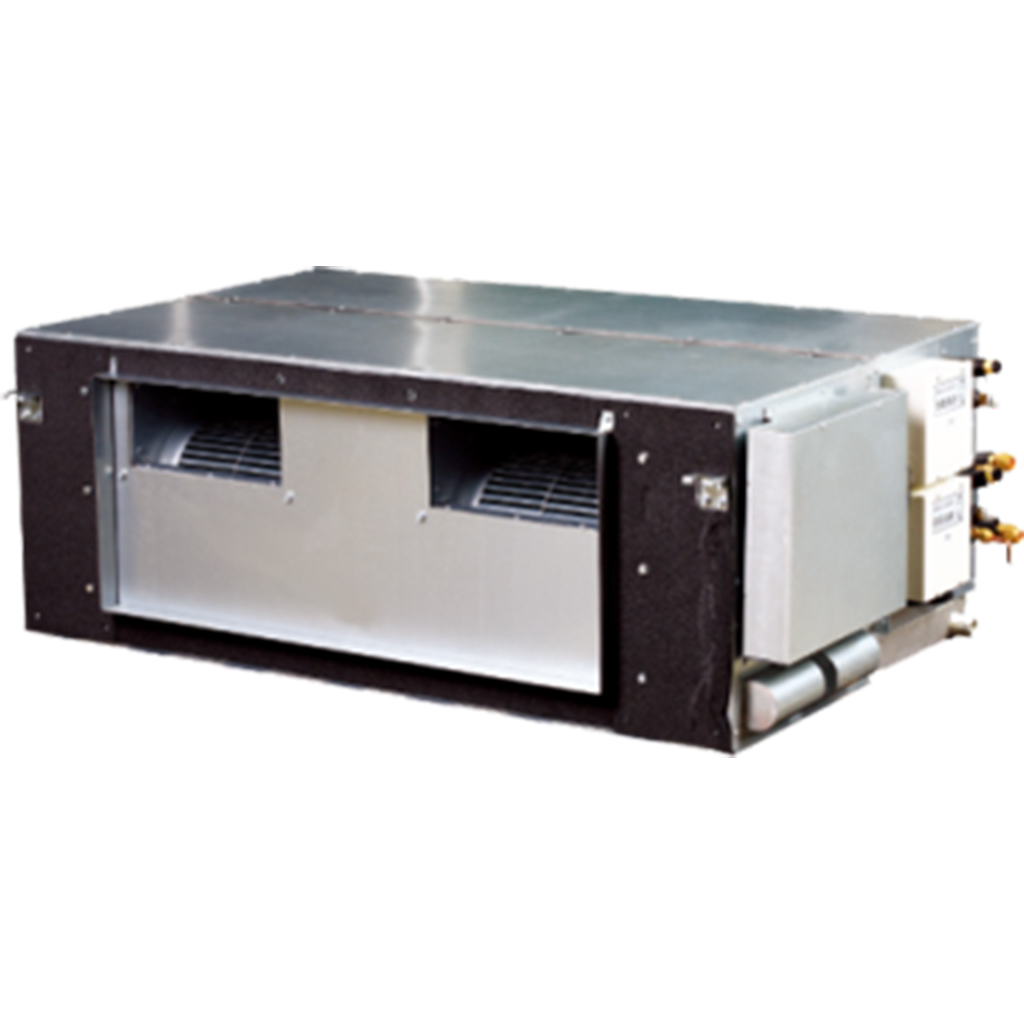

Esnek Kanal Tasarımı
Harici statik basınç 196Pa’ya (71 ila 160 modelleri) veya 280Pa’ya (200 ila 560 modelleri) kadar olabilir. Hava beslemesi için maksimum uzunluk 6,5 m yükseklikte yaklaşık 14 m’dir. 420 mm kalınlığında (71-160 modelleri) gövde ile tavanın üstünde gereken minimum mesafe 450 mm’dir.
Çift Cidarlı Drenaj Tavası
Çift cidarlı drenaj tavası, tavanlar için çift koruma sağlar (71 ila 160 modelleri ve 400 ila 560 modelleri).
Kolay Kurulum
EXV iç ünitenin içine sabitlenmiştir (71 ila 160 modelleri), ekstra bağlantı gerektirmez. Standart filtre, alttan aşağıya doğru çıkarılabilen alüminyum bir çerçeveye (modeller 71 ila 280) yerleştirilmiştir. Hava giriş / çıkış kanalı bağlantısı için flanş standarttır.
